一、概述

KDW127/18礦用隔爆兼本質安全型直流穩壓電源，適用于煤礦井下有瓦斯、煤塵爆炸危險的環境中。與礦用通訊控制系統配套使用，可以為沿線配接設備提供多路本安直流電源，具有雙重限流、過壓、短路保護功能。

二、基本參數

2.1額定工作電壓：127V；

2.2 額定工作電流：1.6A

a）輸入電源范圍：75%～110%。

b）輸入視在功率：≤160VA。

2.3本安參數

Um=242V

2路 18V電源輸出：Uo：18.4V，Io：1.0A，Co：2.2μF，Lo：0.3mH。

3路 12V電源輸出：Uo：12.5V，Io：1.3A，Co：25μF，Lo：0.2mH。

2.4輸入輸出信號

輸入信號：非本安型無源接點信號 4路；

輸出信號：非本安型無源接點信號 2路(127V,1A);

三、結構特征和工作原理

3.1結構特征

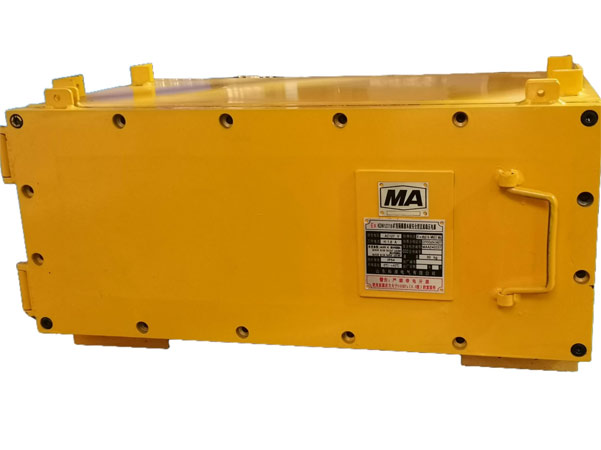

電源為隔爆兼本安型設計由隔爆外殼、5組本安電源模塊組成。

3.2工作原理

電源外接 AC127V電源，經快熔為 5路本安電源模塊提供電壓，5路本安電源模塊即可輸出滿足性能要求的安全電壓和電流。
