（多種組合，自由選擇）

關鍵詞：全數字 CAN通訊、替代 PLC信號裝置、十年可靠應用；

1、應用范圍：用于煤礦非煤礦山，立井提升，斜井提升信號系統；

2、技術先進性

2.1本設計采用 CAN總線通訊技術，較 485通訊有更長的通訊距離，和更強的抗干擾能力。支持超過 30個節點，傳送距離可達 2km（電纜）；

2.2本設計采用語音數字處理技術，克服了模擬信號傳輸距離近，抗干擾能力差的問題。使得在井下惡劣電器環境中仍可獲得準確的數據傳輸，足夠清晰的語音。

2.3采用高分辨率彩色顯示屏，漢字顯示（上行、下行、慢上、慢下、急停、調罐慢上、調罐慢下）顯示信息更加豐富。

2.4內部集成語音存儲芯片，語音提示（上行、下行、慢上、慢下、急停，調罐慢上、調罐慢下）等信息。

2.5具有 CAN通訊接口，以及 485接口，方便與其它智能設備對接，所有通訊接口均具有高壓磁隔離電路，以及瞬態電路，大大提高了信號系統的抗干擾能力。

3主要技術指標

3.1電源電壓：AC 127V；工作電流：0.3A；

3.2本安參數：

Uo1：DC12.5V,Io1:1500mA,工作電流：500mA;Uo2：DC5.5V,Io2:2000mA,工作電流800mA；CAN通信：Uo：3.6V,Io:300mA,Co：10uF,Lo：10mH

3.3 CAN傳輸距離：2km；3.4接口配置：

CAN接口—1路，光纖通訊接口-1路；輸入接口—12路；無觸點輸出接口—10路(60V，500mA)；（根據需求可擴展一塊控制板輸入接口—12路，無觸點輸出接口—10路）

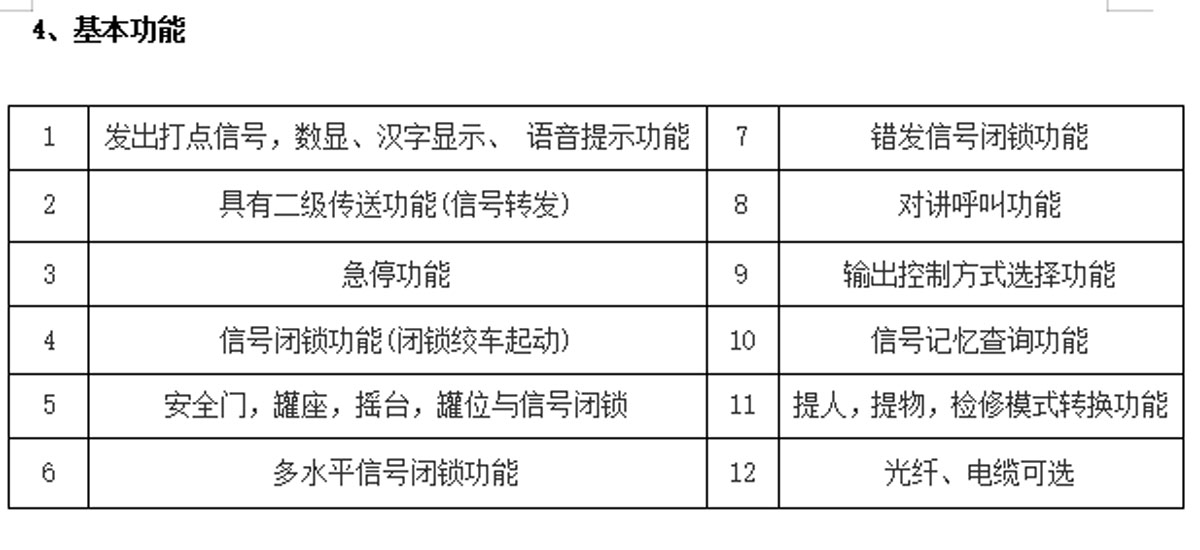

4、基本功能
