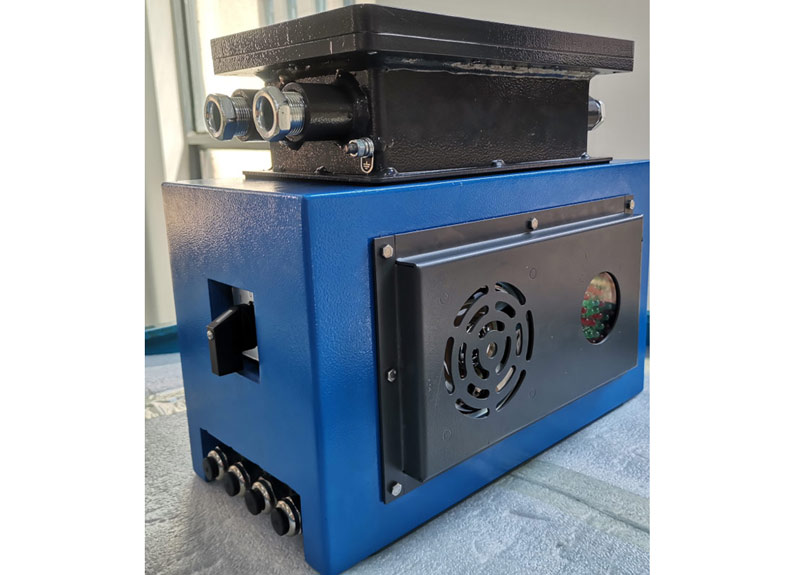

KXB127礦用隔爆兼本安型聲光報警控制箱

KXB127礦用隔爆兼本安型聲光報警控制箱為隔爆兼本安型設計，采用性能先進的工業級MCU作主控制器，并配以高保真的語言發生芯片。芯片內存有多種不同的語音（可根據用戶需要修改語音），具有以太網、CAN,RS485通訊接口，可以對接熱成像儀，人員防撞定位分站，或熱釋型紅外傳感器實現定位報警，定位停機等功能；具有語音聲光報警，邏輯控制，備用電源，通訊多種功能（報警器+PLC邏輯控制器+電源箱）一體化；通過簡單的設置,可用于采掘工作面大型設備、絞車運輸巷、索車運輸巷、皮帶運輸巷、巷道風門處、掘進迎頭、平巷機車轉彎處作為電子圍欄配套使用。能接收多種輸入信號；具有體積小、重量輕、設計新穎、功能先進、一機多用等特點。

1、主要技術指標

1.1  電源電壓：AC 127V.

1.2  本安參數：

電源口 1：Uo：12.3V，Io：1.5 A（內部使用）；

電源口 2：Uo：12.3，Io：1.5 A （備用）；

電源口 3：Uo：12.3，Io：1.5 A （備用）；

1.3 CAN信號（本安）

a) 路數：1 路；

b) 傳輸方式：半雙工；

c) 傳輸速率：10kbps；

d) 工作電壓峰峰值：(1.5~5)V

CAN 通信口：Uo：5.6V，Io：580mA，Co：10μF，Lo：0.1mH。

1.4 輸入信號

4路無源開關量輸入

4路非本安信號輸入

1.5 輸出信號

2路（本安） 無源固態繼電器信號輸出：

2路（非本安）無源固態繼電器信號輸出：接點容量為AC127V/1A（阻性負載）

1.6  光可見度：報警器發出的光在黑暗中20米可見；

1.7  語言音響聲級：不低于85dB（A）；

2、主要功能

報警器具有4路本安型無源開關量輸入接口，可接入4路礦用本安型熱釋型紅外傳感器，實現人員進入區域報警；具有4路非本安信號輸入接口，可直接與其他防爆電氣開關量對接；具有CAN,RS485通訊接口，可與人員定位站通訊，實現定位，報警停機；

報警器還具有2路（本安） 無源固態繼電器控制信號輸出，2路（非本安）無源固態繼電器信號輸出，方便控制各種設備。具有一路備用本安電源，可為定位分站提供電源。

1 、現場人員接近采煤工作面刮板輸送機機頭、轉載機過橋破碎機入料口等預警區域時，報警器自動觸發聲光報警提示;人員進入危險區域時，自動停機并報警提示。

2 、現場人員進入掘進工作面掘進裝備的預警區域范圍時，報警器自動觸發聲光報警提示;進入危險區域范圍時，報警器發出聲光報警提示同時觸發掘進裝備停機。

3 、現場人員進入掘進工作面錨護裝備的預警區域范圍時，報警器自動觸發聲光報警提示;進入危險區域范圍時，報警器發出聲光報警提示同時觸發錨護裝備停機。

4、 現場人員進入掘進工作面輔助作業裝備的預警區域范圍時，報警器自動觸發聲光報警提示;進入危險區域范圍時，報警器發出聲光報警提示同時觸發輔助作業裝備停機。

5、 現場人員進入給料破碎機、連運頭車危險范圍時，報警器自動觸發設備停機報警并發出聲光報警提示。

6 、現場人員誤入運行中的帶式輸送機內，在帶式輸送機的搭接部位、過橋架設部位等特殊危險區域設定人員檢測預警區，報警器瞬間自動觸發帶式輸送機停機并報警提示。

7 、現場人員進入溜煤眼或煤倉口等預警區域范圍時，報警器自動觸發聲光報警提示;進入危險范圍時，報警器瞬間自動觸發溜煤眼或煤倉上口的運輸設備停機并報警提示。

8 、現場人員進入密閉墻危險范圍時，報警器自動觸發進入危險區域的聲光報警提示。

9 、掘進工作面上只有單臺設備作業時，可以只考慮單臺設備的人員安全防護，若有多臺設備協同作業時，報警器與生產作業工藝相吻合，不得因多機作業時出現誤報警，影響正常生產作業。

10、 掘進工作面、綜采工作面等粉塵、水霧、大型設備較多的特殊應用場所場景，建議煤礦使用能定位、性能安全可靠的技術手段與報警器配合使用，確保人員識別，保障人員安全。
